產品簡介：

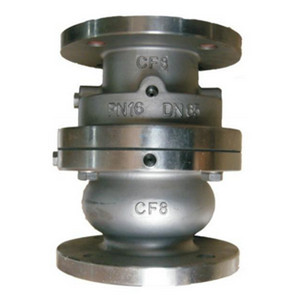

ZSGP氣動梭閥/ZSGP管道式氣動梭閥/ZSGP管道式閥門/ZSGP氣動穿梭閥/管道式氣動閥將其閥門的密封機構與控制系統有機的溶為一體，從而保證了靈敏的控制性能，最優化的設計確保了百萬次的使用壽命，是工業自動控制的理想設備。廣泛應用于石油、化工、冶金、輕工、紡織、環保等行業的氣體管道控制系統。
特點：
執行機構與閥一體化設計，雙作用形式
結構緊湊，體積小
機構合理，正、反流壓降均衡，介質流向不受限制
開關具備現場指示
切換速度快
軟密封，泄露量等于零
可配加電磁閥門等附件
技術性能：
1、公稱壓力（Mpa）：1.0、1.6、2.5
2、流阻系數：0.04∼0.06
3、控制氣源壓力：0.3∼0.6（Mpa）
4、耗氣量：22-3450ml/次
5、切換時間：0.3∼0.5（s）
6、閥體材料：ZG25 ZG1cr18Ni9
7、密封材料：改為聚四氟乙稀 氟橡膠
8、使用溫度：-80℃~180℃
外形尺寸：
1.6Mpa外形連接尺寸：
|
DN |
D |
D1 |
L |
Φ-n |
m-n |
|
20 |
105 |
75 |
150 |
4-Φ14 |
M10×1 |
|
25 |
115 |
85 |
160 |
4-Φ14 |
|
|
32 |
140 |
100 |
180 |
4-Φ18 |
|
|
40 |
150 |
110 |
200 |
4-Φ18 |
|
|
50 |
165 |
125 |
203 |
4-Φ18 |
|
|
65 |
185 |
145 |
216 |
4-Φ18 |
M12×1.25 |
|
80 |
200 |
160 |
241 |
4-Φ18 |
|
|
100 |
220 |
180 |
292 |
4-Φ18 |
|
|
125 |
250 |
210 |
330 |
4-Φ18 |
|
|
150 |
285 |
240 |
356 |
4-Φ22 |
|
|
200 |
340 |
295 |
495 |
4-Φ20 |
法蘭尺寸按GB/T9113.1－2000
結構長度按GB/T12221－2005
2.5Mpa外形連接尺寸：
|
DN |
D |
D1 |
L |
Φ-n |
m-n |
|
20 |
105 |
75 |
150 |
4-Φ14 |
M10×1 |
|
25 |
115 |
85 |
160 |
4-Φ14 |
|
|
32 |
140 |
100 |
180 |
4-Φ18 |
|
|
40 |
150 |
110 |
200 |
4-Φ18 |
|
|
50 |
165 |
125 |
203 |
4-Φ18 |
|
|
65 |
185 |
145 |
216 |
4-Φ18 |
M12×1.25 |
|
80 |
200 |
160 |
241 |
8-Φ18 |
|
|
100 |
235 |
190 |
292 |
8-Φ22 |
|
|
125 |
270 |
220 |
330 |
8-Φ26 |
|
|
150 |
300 |
250 |
356 |
8-Φ26 |
|
|
200 |
360 |
310 |
495 |
12-Φ26 |
4.0Mpa外形連接尺寸：
|
DN |
D |
D1 |
L |
Φ-n |
m-n |
|
20 |
105 |
75 |
150 |
4-Φ14 |
M10×1 |
|
25 |
115 |
85 |
160 |
4-Φ14 |
|
|
32 |
140 |
100 |
180 |
4-Φ18 |
|
|
40 |
150 |
110 |
200 |
4-Φ18 |
|
|
50 |
165 |
125 |
203 |
4-Φ18 |
|
|
65 |
185 |
145 |
216 |
4-Φ18 |
M12×1.25 |
|
80 |
200 |
160 |
241 |
8-Φ18 |
|
|
100 |
235 |
190 |
292 |
8-Φ22 |
|
|
125 |
270 |
220 |
330 |
8-Φ26 |
|
|
150 |
300 |
250 |
356 |
8-Φ26 |
|
|
200 |
375 |
320 |
495 |
12-Φ30 |
