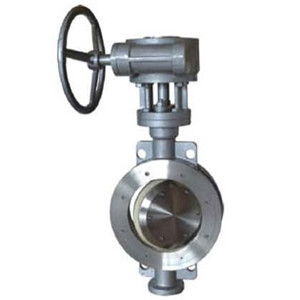

陶瓷蝶閥D371TC陶瓷對夾蝶閥
產品簡介：
陶瓷蝶閥D371TC陶瓷對夾蝶閥是一種結構簡單的調節閥，也可用于低壓管道介質的開關控制采用結構陶瓷做密封副，其優良的耐腐蝕、耐高溫、耐磨損及耐沖蝕性能可廣泛應用于石化、冶金、造紙、電站、煉油、煤炭等行業的各類酸堿鹽氣體、液體、高溫蒸汽、泥漿和灰渣輸送系統中作調節流量或切斷介質。運動部分均采用結構陶瓷材料，弧面接觸加工。采用偏心結構，減小運動部分的摩擦，延長閥門的使用壽命。蝶閥部分材質可依用途更換，適用于多種高磨損、高溫、高腐的特殊工況。驅動方式有手動、氣動、電動等。小巧輕便，容易拆裝及維修，并可在任意位置安裝。結構簡單、緊湊，操作扭矩小，90°回轉開啟迅速。流量特性趨直線，調節性能好。
公司名稱：河南基斯頓閥門有限公司
聯 系 人：王經理
手機號碼：156-3906-6906
公司網址：http://www.hnjisidun.com/
主要零部件材料：
|
序號 |
名稱 |
材料 |
序號 |
名稱 |
材料 |
|
1 |
閥體 |
WCB/304 |
6 |
閥桿 |
2Cr13/304 |
|
2 |
壓圈 |
Q235/304 |
7 |
填料 |
柔性石墨 |
|
3 |
閥座 |
結構陶瓷 |
8 |
填料壓蓋 |
WCB/304 |
|
4 |
密封圈 |
結構陶瓷 |
9 |
支架 |
WCB/304 |
|
5 |
閥板 |
WCB/304 |
10 |
驅動裝置 |
成品件 |
應用規范：
|
設計與制造 |
GB/T 12238 |
|
|
連接端尺寸 |
結構長度 |
GB/T 12221 |
|
法蘭尺寸 |
GB/T 9113 |
|
|
檢驗與試驗 |
JB/T 9092 |
|
|
材料 |
碳鋼/304 |
GB/T 12229 |
|
不銹鋼 |
Gb/T 12230 |
|
|
標志 |
Gb/T 12220 |
|
|
供貨 |
Gb/T 12252 |
|
主要外形和連接尺寸：
|
DN |
PN(Mpa) |
L |
D1 |
D2 |
H |
H1 |
z-Φd |
|
50 |
1.0 |
43 |
125 |
100 |
260 |
85 |
4-Φ18 |
|
65 |
46 |
145 |
120 |
285 |
95 |
4-Φ18 |
|
|
80 |
49 |
160 |
135 |
322 |
110 |
4-Φ18 |
|
|
100 |
56 |
180 |
155 |
338 |
122 |
8-Φ18 |
|
|
125 |
64 |
210 |
185 |
372 |
138 |
8-Φ18 |
|
|
150 |
70 |
240 |
210 |
404 |
158 |
8-Φ23 |
|
|
200 |
71 |
295 |
265 |
496 |
188 |
8-Φ23 |
|
|
250 |
76 |
350 |
320 |
558 |
224 |
12-Φ23 |
|
|
300 |
83 |
400 |
368 |
632 |
254 |
12-Φ23 |
河南基斯頓閥門有限公司主要生產銷售【陶瓷蝶閥D371TC陶瓷對夾蝶閥】，備有大量庫存現貨以出廠價直銷！多年來我們一直堅持“優質產品、合理價格、貼心服務”的理念，努力為客戶提供高品質的產品和完善的售后服務，歡迎咨詢選購！本文中所有文字、數據、圖片僅供參考，如需了解更多的性能參數、結構尺寸、價格等詳情，請聯系我公司，我們竭誠為您服務！
