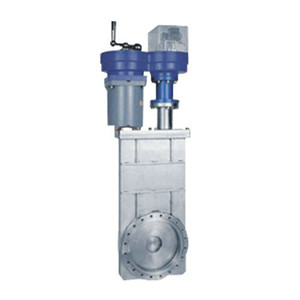

電動超高真空插板閥CCD電動真空插板閥
產品簡介：
電動超高真空插板閥CCD電動真空插板閥是通過電動裝置驅動閥桿帶動閥板作上下運動，達到閥門的開啟或關閉。閥門用于接通或切斷真空管路中的氣流。適用介質為純凈空氣和非腐蝕性氣體。帶反饋信號裝置。
主要技術參數：
|
適用范圍 |
105～1.3×10-7Pa |
|
閥門漏率 |
≤1.3×10-7Pa.L/S.(DN≤200) ≤6.7×10-7Pa.L/S.(DN≥250) |
|
適用溫度 |
- 30～+150℃ |
|
閥門開啟時閥板兩側的壓差 |
≤2.7×103Pa |
|
電源 |
220V/50Hz |
主要零件材料：
閥體、閥板：不銹鋼
密封件：氟橡膠、波紋管(軸封)、丁腈橡膠。
外形及連接尺寸(mm)：
|
Model |
DN |
A |
H |
D |
Do |
D1 |
D2 |
D3 |
L |
L1 |
G |
E |
n-d |
法蘭標準 |
|
CCD-50 |
50 |
60 |
92 |
89 |
72.4 |
61.6 |
55.6 |
|
515 |
153 |
220 |
124 |
8-M8 |
GB6071 |
|
CCD-63 |
63 |
65 |
105 |
114 |
92.1 |
82.6 |
76.6 |
|
566 |
180 |
220 |
124 |
8-M8 |
|
|
CCD-80 |
80 |
65 |
130 |
130 |
110 |
99 |
93 |
|
603 |
200 |
220 |
124 |
16-M8 |
|
|
CCD-100 |
100 |
70 |
152 |
152 |
130.2 |
120.7 |
114.7 |
|
653 |
267 |
220 |
124 |
16-M8 |
|
|
CCD-150 |
150 |
70 |
202 |
202 |
181 |
171.5 |
165.5 |
|
771 |
350 |
270 |
150 |
20-M8 |
|
|
CCD-200 |
200 |
80 |
251 |
253 |
231.8 |
222.3 |
216.6 |
|
889 |
424 |
270 |
150 |
24-M8 |
|
|
CCD-250 |
250 |
85 |
300 |
314 |
288 |
308 |
275 |
271 |
1127 |
574 |
350 |
200 |
24-M10 |
JB5278 |
|
CCD-300 |
300 |
85 |
352 |
365 |
338 |
353 |
323 |
318 |
1197 |
613 |
400 |
200 |
32-M10 |
|
|
CCD-320 |
320 |
85 |
372 |
385 |
357 |
379 |
344 |
340 |
1220 |
613 |
440 |
200 |
36-M10 |
JB5278 |
|
CCD-400 |
400 |
110 |
456 |
497 |
454 |
480 |
440 |
436 |
1480 |
810 |
536 |
200 |
36-M12 |
|
|
CCD-500 |
500 |
135 |
595 |
590 |
555 |
580 |
540 |
536 |
1580 |
870 |
640 |
220 |
40-M12 |
|
|
CCD-630 |
630 |
135 |
690 |
700 |
658 |
680 |
639 |
635 |
1730 |
960 |
780 |
220 |
40-M16 |
|
|
CCD-800 |
800 |
150 |
880 |
890 |
855 |
880 |
835 |
831 |
1960 |
1100 |
950 |
220 |
60-M16 |
