上海喬邑閥門制造有限公司是【電動對夾球閥Q971F】的生產廠家，備有大量現貨以出廠價銷售！公司恪守“質量*、誠信經營”的宗旨，為客戶提供物美價廉的產品和完善的售后服務，歡迎咨詢選購！

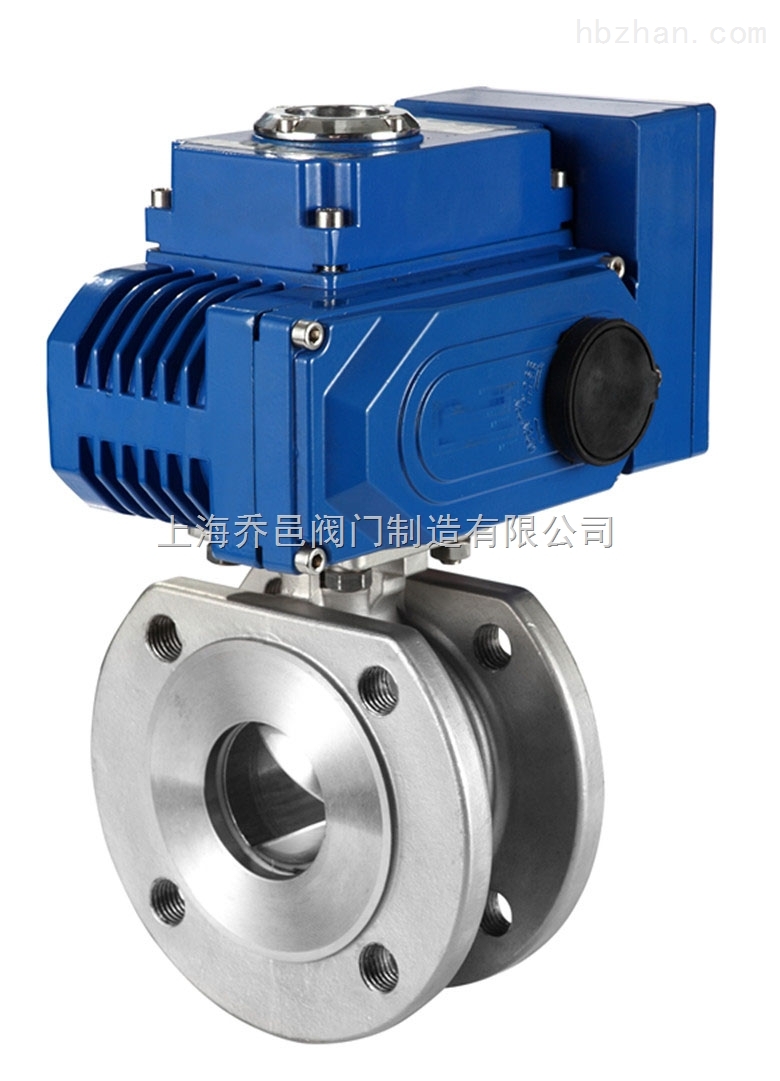

一、Q971F電動對夾球閥 產品概述：
電動對夾球閥Q971F是電動球閥中的一種，是引進意大利技術進行國產化設計而發展出的新一代超短法蘭距球閥，電動對夾球閥球芯通道形狀有矩形、V形及O形。電動對夾球閥具有結構緊湊、體積小、重量輕、安裝方便等特點，電動對夾球閥可廣泛應用在石油、化工、冶金、電站、輕工等領域，對油、水、氣及紙漿或纖維狀流體進行自動調節或切斷控制。
上海喬邑閥門制造有限公司
138-1727-3199 王經理
http://www.shqyv.com/
二、Q971F電動對夾球閥 特點及用途：
該薄型球閥是吸收意大利技術并經國產化設計而發展出來的新型超短法蘭距球閥。
它采用直連方式執行機構連接，具有結構緊湊、尺寸小、重量輕、摩擦阻力小、回差小、動作穩定可靠等優點。
三、Q971F 電動對夾球閥 性能規范：
|
公稱通徑DN（mm） |
15-150 |
|||||
|
公稱壓力PN（MPa） |
1.6 |
2.5 |
||||
|
公稱壓力 |
強度試驗 |
2.4 |
3.75 |
|||
|
密封試驗 |
1.76 |
2.75 |
||||
|
材料\\\\材料代號 |
C |
P |
R |
|||
|
主要 零件 |
閥體 |
WCB |
ZG1Cr 18Ni 9Ti |
ZG0Cr 18Ni 12Mo2Ti |
||
|
球體 |
WCB |
ZG1Cr 18Ni 9Ti |
ZG0Cr 18Ni 12Mo2Ti |
|||
|
閥桿 |
2Cr13 |
1Cr 18Ni 9Ti |
0Cr 18Ni 12Mo2Ti |
|||
|
密封圈 |
增強聚四氟乙烯對位聚苯 |
|||||
|
填料 |
聚四氟乙烯柔性石墨 |
|||||
|
適用 |
適用介質 |
水、蒸汽、油品 |
硝酸類 |
醋酸類 |
||
|
適用溫度 |
-28℃ - 250℃ |
|||||
|
執行器 |
型號 |
DA/SR系列、GTD/GTE系列、QGSY系列等 |
||||
|
氣源壓力 |
0.4-0.7MPa |
|||||
|
執行標準 |
設計制造 |
結構長度 |
法蘭尺寸 |
壓力溫度 |
試驗檢驗 |
|
|
GB12237 |
GB12221 |
GB9113 |
GB9131 |
GB13927 |
||
四、Q971F 電動對夾球閥 安裝尺寸表：
|
公稱通徑 |
尺寸（mm） |
|||||||
|
L |
D |
D1 |
D2 |
d |
b |
f |
Z-Md |
|
|
15 |
35 |
95 |
65 |
45 |
15 |
14 |
2 |
4-M12 |
|
20 |
38 |
105 |
75 |
55 |
19 |
14 |
4-M12 |
|
|
25 |
42 |
115 |
85 |
65 |
23.5 |
14 |
4-M12 |
|
|
32 |
50 |
135 |
100 |
78 |
30 |
16 |
4-M16 |
|
|
40 |
60 |
145 |
110 |
85 |
36 |
16 |
3 |
4-M16 |
|
50 |
70 |
160 |
125 |
100 |
45 |
16 |
4-M16 |
|
|
65 |
95 |
180 |
145 |
120 |
58 |
18 |
4/8-M16 |
|
|
80 |
118 |
195 |
160 |
135 |
67/76 |
20 |
8-M16 |
|
|
100 |
140 |
215 |
180 |
155 |
76/92 |
20 |
8-M16 |
|
|
125 |
175 |
245 |
210 |
185 |
100 |
22 |
8-M16 |
|
|
150 |
210 |
280 |
240 |
210 |
125 |
24 |
8-M16 |
|
上海喬邑閥門為您提供專業的【電動對夾球閥Q971F】解決方案，如有任何疑問，我們將盡心盡力為您解答！本文中所有文字、數據、圖片均只適用于參考，若需要了解更多的性能參數、結構尺寸、價格等詳情，請與我們聯系！
