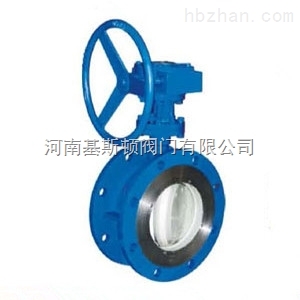

D343TC陶瓷蝶閥
產品簡介：
D343TC陶瓷蝶閥是一種結構簡單的調節閥，也可用于低壓管道介質的開關控制，采用結構陶瓷做密封副，其優良的耐腐蝕、耐高溫、耐磨損及耐沖蝕性能可廣泛應用于石化、冶金、造紙、電站、煉油、煤炭等行業的各類酸堿鹽氣體、液體、高溫蒸汽、泥漿和灰渣輸送系統中作調節流量或切斷介質。運動部分均采用結構陶瓷材料，弧面接觸加工。采用偏心結構，減小運動部分的摩擦，延長閥門的使用壽命。 蝶閥部分材質可依用途更換，適用于多種高磨損、高溫、高腐的特殊工況。 驅動方式有手動、氣動、電動等。小巧輕便，容易拆裝及維修，并可在任意位置安裝。結構簡單、緊湊，操作扭矩小，90°回轉開啟迅速。流量特性趨直線，調節性能好。
主要零部件材料：
|
序號 |
名稱 |
材料 |
序號 |
名稱 |
材料 |
|
1 |
閥體 |
WCB |
7 |
閥桿 |
2Cr13 |
|
2 |
壓圈 |
Q235 |
8 |
填料 |
柔性石墨 |
|
3 |
閥座 |
結構陶瓷 |
9 |
填料壓蓋 |
WCB |
|
4 |
密封圈 |
結構陶瓷 |
10 |
支架 |
WCB |
|
5 |
閥板 |
WCB |
11 |
驅動裝置 |
成品件 |
|
6 |
壓板 |
Q235 |
12 |
手輪 |
Qt400 |
應用規范：
|
設計與制造 |
GB/T 12224 |
|
|
連接端尺寸 |
結構長度 |
GB/T 12221 |
|
法蘭尺寸 |
GB/T9113 |
|
|
檢驗與試驗 |
GB/T 13927 |
|
|
材料 |
碳鋼 |
GB/T 12229 |
|
不銹鋼 |
Gb/T 12230 |
|
|
標志 |
Gb/T 12220 |
|
|
供貨 |
Gb/T 12252 |
|
主要外形和連接尺寸：
|
DN |
PN(Mpa) |
L |
D |
D1 |
D2 |
H |
H1 |
z-Φd |
|
50 |
1.0 |
108 |
140 |
125 |
100 |
254 |
85 |
4-Φ18 |
|
65 |
112 |
160 |
145 |
120 |
278 |
95 |
4-Φ18 |
|
|
80 |
114 |
185 |
160 |
135 |
312 |
106 |
4-Φ18 |
|
|
100 |
127 |
205 |
180 |
155 |
330 |
114 |
8-Φ18 |
|
|
125 |
140 |
235 |
210 |
185 |
365 |
130 |
8-Φ18 |
|
|
150 |
140 |
260 |
240 |
210 |
404 |
148 |
8-Φ23 |
|
|
200 |
152 |
315 |
295 |
265 |
496 |
176 |
8-Φ23 |
|
|
250 |
165 |
370 |
350 |
320 |
558 |
210 |
8-Φ23 |
|
|
300 |
178 |
435 |
400 |
368 |
632 |
238 |
8-Φ23 |
